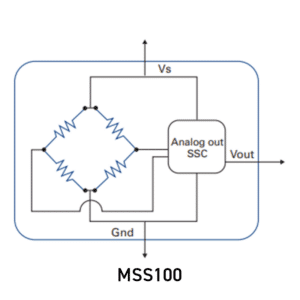

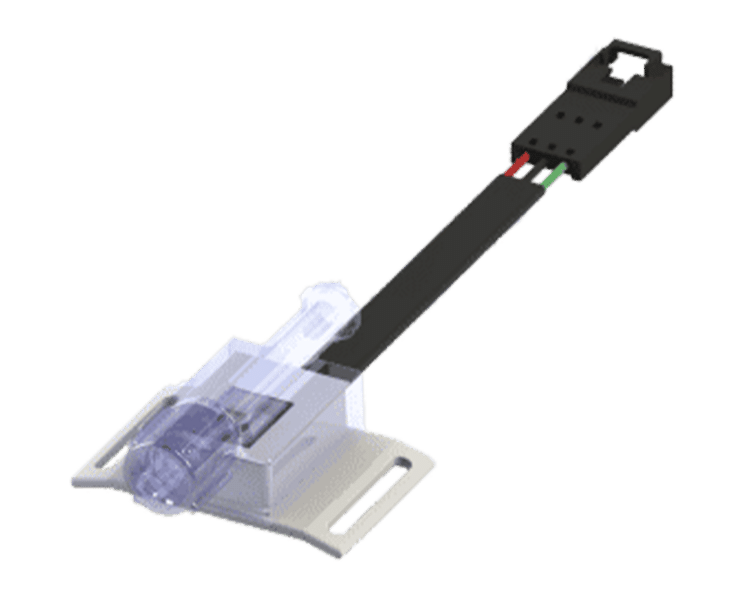

The MSS100 is a pressure transducer that is ideal for medical, pharmaceutical, and bio-processing applications, such as blood analysis and gas chromatography. It measures pressure from the backside of the MEMS silicon die, which makes it an ideal product for use with harsh liquids and vapors that would otherwise damage a sensor’s circuitry. Once you have the MSS100 in your hands, it is ready for a simple electrical connection via Molex connector and pressure connection via Luer fitting.
Merit Sensor Systems, Inc. partners with Rhopoint and it’s customers to design, fabricate, assemble and package reliable, cost-effective piezoresistive pressure sensor solutions for automotive, medical, industrial, aviation, defense and consumer applications. Please visit https://meritsensor.com/ for more information.
Series / Model | |
---|---|
Pressure Range | |
Pressure Type | |
Top Housing | Luer fittings |
Bottom Housing | No Wings, Wings |
Termination / Connection | 15" RJ-11, Black Molex |
Supply Voltage | 4.5 to 5.5V |
Accuracy | ±1% |
Temperature Range (°C) | 0 to +70°C |
05P8 -50 to +300mmHg
0020 20 psi
0040 40 psi
0100 100 psi
C Compound
V Vacuum
G Gage
A Absolute
SKU | Pressure Range | Pressure Type | Top Housing | Bottom Housing | Termination / Connection |
---|---|---|---|---|---|
MSS-05P8A-011 | -50 to 300mmHg | Absolute | Luer fittings | No Wings | Black Molex |
MSS-05P8A-002 | -50 to 300mmHg | Absolute | Luer fittings | Wings | 15" RJ-11 |
MSS-05P8A-001 | -50 to 300mmHg | Absolute | Luer fittings | Wings | Black Molex |
MSS-05P8G-012 | -50 to 300mmHg | Gauge | Luer fittings | No Wings | 15" RJ-11 |
MSS-05P8G-011 | -50 to 300mmHg | Gauge | Luer fittings | No Wings | Black Molex |
MSS-05P8G-002 | -50 to 300mmHg | Gauge | Luer fittings | Wings | 15" RJ-11 |
MSS-05P8G-001 | -50 to 300mmHg | Gauge | Luer fittings | Wings | Black Molex |
MSS-05P8V-012 | -50 to 300mmHg | Vacuum (gauge) | Luer fittings | No Wings | 15" RJ-11 |
MSS-05P8V-011 | -50 to 300mmHg | Vacuum (gauge) | Luer fittings | No Wings | Black Molex |
MSS-05P8V-002 | -50 to 300mmHg | Vacuum (gauge) | Luer fittings | Wings | 15" RJ-11 |
MSS-05P8V-001 | -50 to 300mmHg | Vacuum (gauge) | Luer fittings | Wings | Black Molex |
MSS-05P8C-012 | -50 to 300mmHg | Compound | Luer fittings | No Wings | 15" RJ-11 |
MSS-05P8C-011 | -50 to 300mmHg | Compound | Luer fittings | No Wings | Black Molex |
MSS-05P8C-002 | -50 to 300mmHg | Compound | Luer fittings | Wings | 15" RJ-11 |
MSS-05P8C-001 | -50 to 300mmHg | Compound | Luer fittings | Wings | Black Molex |
MSS-0020A-012 | 20 psi | Absolute | Luer fittings | No Wings | 15" RJ-11 |
MSS-0020A-011 | 20 psi | Absolute | Luer fittings | No Wings | Black Molex |
MSS-0020A-002 | 20 psi | Absolute | Luer fittings | Wings | 15" RJ-11 |
MSS-0020A-001 | 20 psi | Absolute | Luer fittings | Wings | Black Molex |
MSS-0020G-012 | 20 psi | Gauge | Luer fittings | No Wings | 15" RJ-11 |
MSS-0020G-011 | 20 psi | Gauge | Luer fittings | No Wings | Black Molex |
MSS-0020G-002 | 20 psi | Gauge | Luer fittings | Wings | 15" RJ-11 |
MSS-0020G-001 | 20 psi | Gauge | Luer fittings | Wings | Black Molex |
MSS-0020V-012 | 20 psi | Vacuum (gauge) | Luer fittings | No Wings | 15" RJ-11 |
MSS-0020V-011 | 20 psi | Vacuum (gauge) | Luer fittings | No Wings | Black Molex |
MSS-0020V-002 | 20 psi | Vacuum (gauge) | Luer fittings | Wings | 15" RJ-11 |
MSS-0020V-001 | 20 psi | Vacuum (gauge) | Luer fittings | Wings | Black Molex |
MSS-0020C-012 | 20 psi | Compound | Luer fittings | No Wings | 15" RJ-11 |
MSS-0020C-011 | 20 psi | Compound | Luer fittings | No Wings | Black Molex |
MSS-0020C-002 | 20 psi | Compound | Luer fittings | Wings | 15" RJ-11 |
MSS-0020C-001 | 20 psi | Compound | Luer fittings | Wings | Black Molex |
MSS-0040A-012 | 40 psi | Absolute | Luer fittings | No Wings | 15" RJ-11 |
MSS-0040A-011 | 40 psi | Absolute | Luer fittings | No Wings | Black Molex |
MSS-0040A-002 | 40 psi | Absolute | Luer fittings | Wings | 15" RJ-11 |
MSS-0040A-001 | 40 psi | Absolute | Luer fittings | Wings | Black Molex |
MSS-0040G-012 | 40 psi | Gauge | Luer fittings | No Wings | 15" RJ-11 |
MSS-0040G-011 | 40 psi | Gauge | Luer fittings | No Wings | Black Molex |
MSS-0040G-002 | 40 psi | Gauge | Luer fittings | Wings | 15" RJ-11 |
MSS-0040G-001 | 40 psi | Gauge | Luer fittings | Wings | Black Molex |
MSS-0040V-012 | 40 psi | Vacuum (gauge) | Luer fittings | No Wings | 15" RJ-11 |
MSS-0040V-011 | 40 psi | Vacuum (gauge) | Luer fittings | No Wings | Black Molex |
MSS-0040V-002 | 40 psi | Vacuum (gauge) | Luer fittings | Wings | 15" RJ-11 |
MSS-0040V-001 | 40 psi | Vacuum (gauge) | Luer fittings | Wings | Black Molex |
MSS-0040C-012 | 40 psi | Compound | Luer fittings | No Wings | 15" RJ-11 |
MSS-0040C-011 | 40 psi | Compound | Luer fittings | No Wings | Black Molex |
MSS-0040C-002 | 40 psi | Compound | Luer fittings | Wings | 15" RJ-11 |
MSS-0040C-001 | 40 psi | Compound | Luer fittings | Wings | Black Molex |
MSS-0100A-012 | 100 psi | Absolute | Luer fittings | No Wings | 15" RJ-11 |
MSS-0100A-011 | 100 psi | Absolute | Luer fittings | No Wings | Black Molex |
MSS-0100A-002 | 100 psi | Absolute | Luer fittings | Wings | 15" RJ-11 |
MSS-0100A-001 | 100 psi | Absolute | Luer fittings | Wings | Black Molex |
MSS-0100G-012 | 100 psi | Gauge | Luer fittings | No Wings | 15" RJ-11 |
MSS-0100G-011 | 100 psi | Gauge | Luer fittings | No Wings | Black Molex |
MSS-0100G-002 | 100 psi | Gauge | Luer fittings | Wings | 15" RJ-11 |
MSS-0100G-001 | 100 psi | Gauge | Luer fittings | Wings | Black Molex |
MSS-0100V-012 | 100 psi | Vacuum (gauge) | Luer fittings | No Wings | 15" RJ-11 |
MSS-0100V-011 | 100 psi | Vacuum (gauge) | Luer fittings | No Wings | Black Molex |
MSS-0100V-002 | 100 psi | Vacuum (gauge) | Luer fittings | Wings | 15" RJ-11 |
MSS-0100V-001 | 100 psi | Vacuum (gauge) | Luer fittings | Wings | Black Molex |
MSS-0100C-012 | 100 psi | Compound | Luer fittings | No Wings | 15" RJ-11 |
MSS-0100C-011 | 100 psi | Compound | Luer fittings | No Wings | Black Molex |
MSS-0100C-002 | 100 psi | Compound | Luer fittings | Wings | 15" RJ-11 |
MSS-0100C-001 | 100 psi | Compound | Luer fittings | Wings | Black Molex |
MSS-05P8A-012 | -50 to 300mmHg | Absolute | Luer fittings | No Wings | 15" RJ-11 |
